Ελεγκτής κυκλωμάτων ANCEL PB500

Το Ancel PB500 Power Scan Kit είναι ο πιο επαναστατικός ελεγκτής κυκλώματος μέχρι σήμερα, που λειτουργεί με πηγές 12-24 volt και

παρέχει λειτουργίες ανίχνευσης τάσης συνεχούς ρεύματος, τάσης εναλλασσόμενου ρεύματος, συχνότητας, κύκλου λειτουργίας, κυκλώματος

injection, αντίστασης και διόδου.

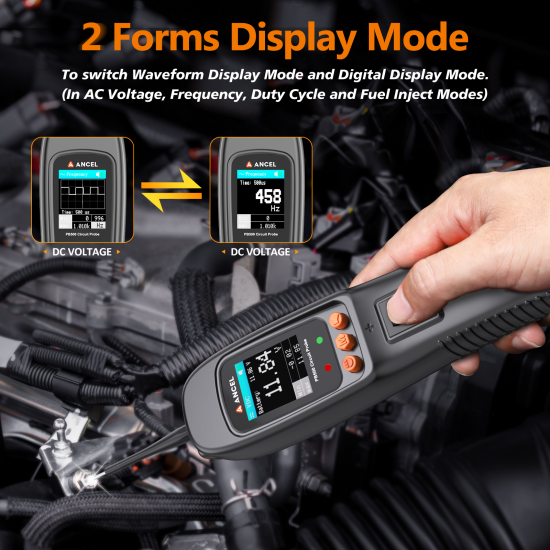

Συγκεκριμένα στη λειτουργία εναλλασσόμενου ρεύματος, συχνότητας, κύκλου λειτουργίας και injection,

ο χρήστης μπορεί να κάνει εναλλαγή μεταξύ της λειτουργίας εμφάνισης κυματομορφής και της λειτουργίας ψηφιακής εμφάνισης πατώντας

παρατεταμένα το κουμπί λειτουργίας.

Το PowerScan είναι πράγματι το απόλυτο εργαλείο σε απόδοση και οικονομικά προσιτή τιμή, επιτρέποντας στον

χρήστη να ελέγχει τα κυκλώματα με ένα μόνο εργαλείο. Ένα απόλυτο must για κάθε τεχνικό που αναζητά μια γρήγορη και ακριβής λύση για τη

διάγνωση ηλεκτρικών συστημάτων.

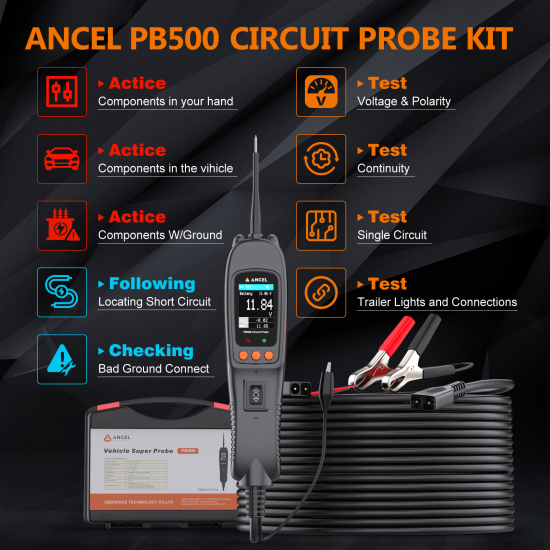

Λειτουργίες ελεγκτή ηλεκτρικού κυκλώματος ANCEL PB500:

✔️ Διαγνώστε ηλεκτρικά συστήματα αυτοκινήτων 12 ~ 24V γρήγορα και με ακρίβεια.

✔️ Εμφάνιση ένδειξης τάσης μπαταρίας και βοηθάει τον χρήστη να προσδιορίσει την πολικότητα του κυκλώματος αμέσως μετά τη σύνδεση των

   κλιπ KM50 στην μπαταρία του οχήματος.

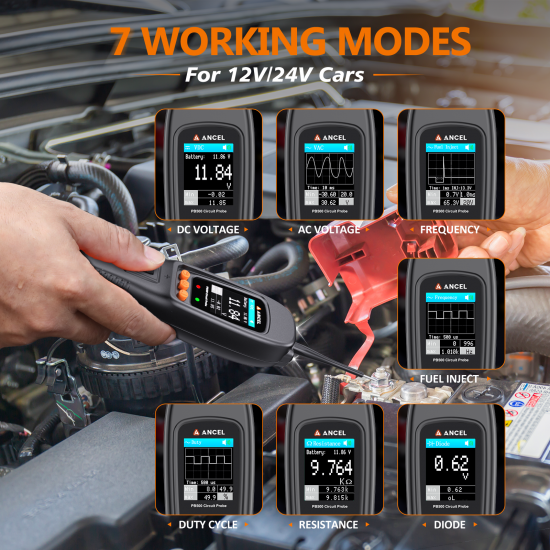

✔️ Δοκιμή τάσης DC, τάσης εναλλασσόμενου ρεύματος, συχνότητας, κύκλου λειτουργίας, κυκλώματος έγχυσης καυσίμου, αντίστασης και διόδου.

   Ειδικά, στις λειτουργίες τάσης εναλλασσόμενου ρεύματος, συχνότητας, κύκλου λειτουργίας και έγχυσης καυσίμου, ο χρήστης μπορεί να

   πατήσει παρατεταμένα το κουμπί λειτουργίας για 3 δευτερόλεπτα για εναλλαγή μεταξύ της λειτουργίας εμφάνισης κυματομορφής και της

   λειτουργίας ψηφιακής οθόνης.

✔️ Ενεργοποιήστε τα ηλεκτρικά εξαρτήματα και δοκιμάστε τις λειτουργίες τους χωρίς καλώδια βραχυκυκλώματος– πατώντας τον διακόπτη

   παλινδρόμησης για τη διοχέτευση θετικού ή αρνητικού ρεύματος μπαταρίας στην άκρη, ώστε να τροφοδοτηθούν τα ηλεκτρικά εξαρτήματα.

✔️ Δοκιμάστε τις κακές επαφές γείωσης αμέσως χωρίς να εκτελέσετε δοκιμές πτώσης τάσης.

✔️ Βοηθήστε τον χρήστη να παρακολουθεί και να εντοπίζει βραχυκυκλώματα χωρίς τη χρήση εξωτερικών ασφαλειών.

✔️ Δοκιμάστε τη συνέχεια με τη βοήθεια του βοηθητικού καλωδίου γείωσης.

✔️ Το εργαλείο προστατεύεται από βραχυκύκλωμα. Εάν υπερφορτωθεί, ο εσωτερικός διακόπτης κυκλώματος του θα απενεργοποιηθεί για να

   προστατεύσει το όργανο από υπερφόρτωση.

✔️ Όταν απενεργοποιηθεί ο διακόπτης κυκλώματος, το εργαλείο ΔΕΝ θα μπορεί να μεταφέρει ρεύμα μπαταρίας στην άκρη ακόμα και όταν

   πατηθεί ο διακόπτης κυκλώματος. Ωστόσο, όλες οι άλλες λειτουργίες του εργαλείου εξακολουθούν να είναι ενεργές, πράγμα που σημαίνει

   ότι μπορείτε ακόμα να ανιχνεύσετε ένα κύκλωμα και να παρατηρήσετε την ένδειξη τάσης.

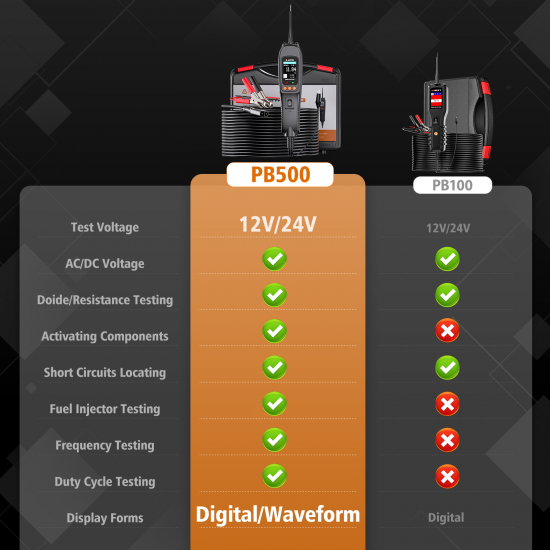

PB500 - Αναβαθμίσεις από το PB100

Το PB500 διαθέτει δοκιμές μπεκ ψεκασμού καυσίμου, δοκιμές συχνότητας, δοκιμές κύκλου λειτουργίας και φόρμα εμφάνισης: κυματομορφή.

Αυτά είναι τα χαρακτηριστικά που δεν διαθέτει το PB100.

Προδιαγραφές προϊόντος

➤ Ηλεκτρολογικές προδιαγραφές

● Τάση τροφοδοσίας 8V DC ~ 30V DC

● Δοκιμή τάσης DC/ AC -110V ~ 110V

● Συχνότητα 0Hz ~ 1Mhz

● Κύκλος λειτουργίας 0,0~100,0%

● Τάση ψεκασμού καυσίμου: 0~180V, Χρόνος: 0~25ms

● Αντίσταση 0~1MΩ

● Δίοδος γερμανίου, δίοδος πυριτίου

● Ρεύμα βαθμολογίας 1A~8 A

➤ Χρόνος ενεργοποιησης εξαρτημάτων:

● 8 Αμπέρ: Αναμονή > 1 ώρα.

● 12 Αμπερ: ρεύμα: διαδρομή σε μία ώρα.

● 16 Αμπερ: ρεύμα: διακοπή σε 3-30 δευτερόλεπτα.

● 24 Αμπερ: ρεύμα: διακοπή σε 0,5-4,0 δευτερόλεπτα

➤ Προδιαγραφές εργαλείου

● Έγχρωμη οθόνη TFT (160x128 dpi)

● Θερμοκρασία λειτουργίας -10 ~ +60℃ (14 ~ 140℉)

● Θερμοκρασία αποθήκευσης -20 ~ +70℃ (-4 ~ 158℉ )

● Διαστάσεις (Μ*Π*Υ) 200mm*52mm*39mm

● Καθαρό Βάρος 1,2Kg

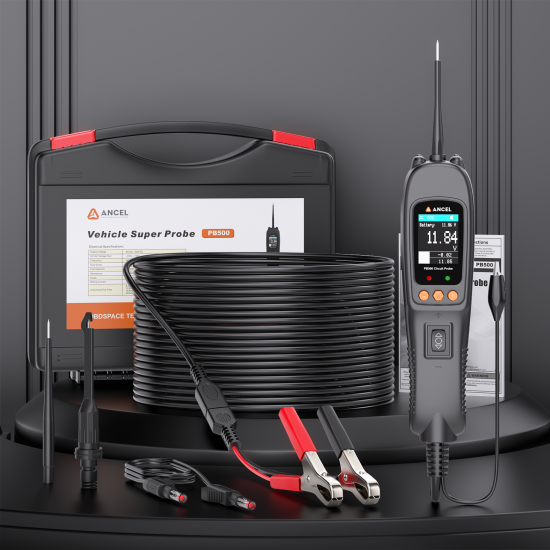

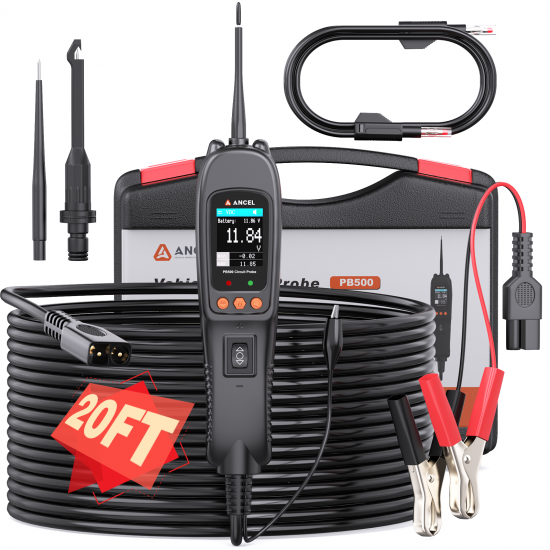

Λίστα συσκευασίας:

1 τμχ Vehicle Super Probe

Συμβουλή ανιχνευτή 1 τμχ

1 τεμ

Καλώδιο επέκτασης βελονάκι 1 τμχ

1 τμχ Καλώδιο σφιγκτήρα μπαταρίας

Εγχειρίδιο χρήστη 1pc

1 τεμ Rugged Blow Molded Case
