Συσκευή ανίχνευσης διαρροών με καπνό ANCEL L8000

ANCEL L8000 Μηχανή καπνού αυτοκινήτου

| Διαγνωστικός ελεγκτής διαρροής διπλής λειτουργίας για συστήματα EVAP & Turbo

| Ενσωματωμένη αντλία αέρα & έγχρωμη οθόνη LCD

| Ρυθμιζόμενη πίεση & χρόνος λειτουργίας

| Συμβατό με πολλαπλά οχήματα

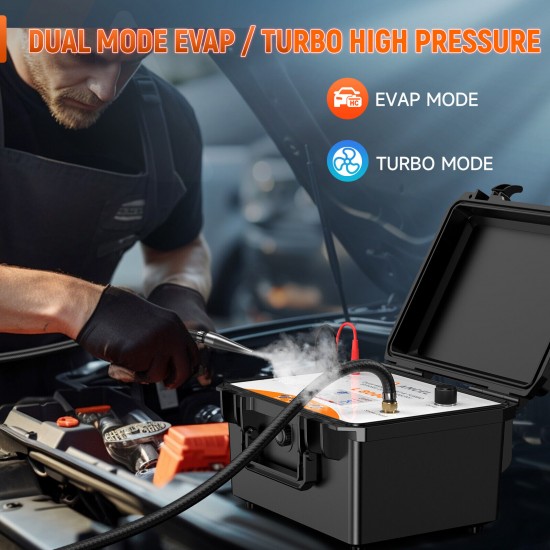

ΔΙΠΛΗ ΛΕΙΤΟΥΡΓΙΑ:

Κάνει αυτό που ΔΕΝ έχει κάνει καμία άλλη μηχανή καπνού αυτοκινήτου.

Εκτελέστε όλους τους τύπους διαγνωστικού εντοπισμού διαρροών με ένα μηχάνημα.

Ελέγξτε με ασφάλεια τόσο τις εκπομπές εξάτμισης χαμηλής πίεσης όσο και τα συστήματα ενισχυμένης υψηλής πίεσης χρησιμοποιώντας λειτουργία αέρα ή καπνού.

Εντοπίστε και επιδιορθώστε γρήγορα τις διαρροές σε διάφορα συστήματα του αυτοκινήτου, συμπεριλαμβανομένων των turbo, των εισαγωγών, των εξατμίσεων, των γραμμών κενού,

των συστημάτων ψύξης, των πολλαπλών, των ενισχυτών φρένων, των θέσεων επιβατών και πολλά άλλα.

Εξοικονομήστε πολύτιμες ώρες εξυπηρέτησης και αυξήστε την αποτελεσματικότητα.

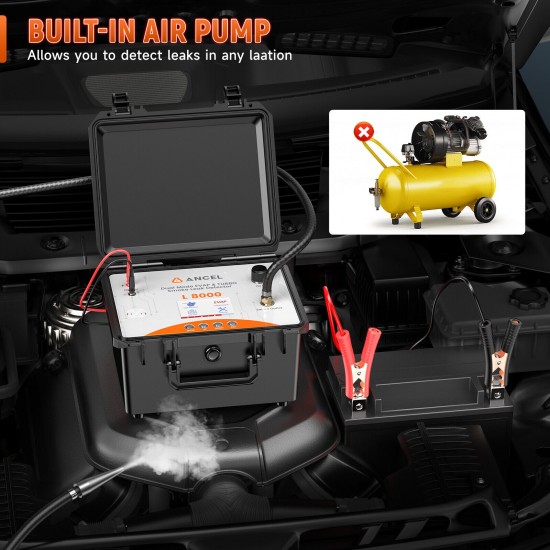

ΕΝΣΩΜΑΤΩΜΕΝΗ ΑΝΤΛΙΑ ΑΕΡΑ:

Οι επισκευές μακριά απο το συνεργείο σας είναι πλέον δυνατές καθώς το L8000 περιλαμβάνει έναν εσωτερικό συμπιεστή.

Ο συμπαγής σχεδιασμός του εξασφαλίζει πλήρη φορητότητα και γρήγορη εγκατάσταση, καθιστώντας το ιδανικό τόσο για επιτόπια εργασία όσο και για χρήση σε εργαστήριο.

Απολαύστε γρήγορη και ακριβή ανίχνευση διαρροών με σταθερή πίεση και λειτουργία χαμηλού θορύβου. Αυτό το ευέλικτο, οικονομικά αποδοτικό εργαλείο ενισχύει την αποδοτικότητα της εργασίας

και μειώνει το συνολικό κόστος, ιδανικό για ιδιοκτήτες αυτοκινήτων όλων των επιπέδων δεξιοτήτων.

ΚΑΙΝΟΤΟΜΑ ΤΕΧΝΟΛΟΓΙΑ:

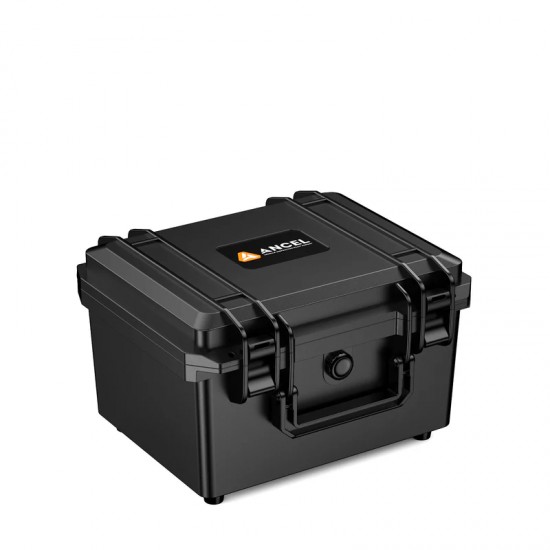

Εισαγωγή ενός νέου προτύπου στον εντοπισμό διαρροών με προηγμένη οθόνη LCD και ενσωματωμένη προστατευτική θήκη.

Αυτή η συσκευή παρέχει παρακολούθηση σε πραγματικό χρόνο και φιλική προς το χρήστη λειτουργία, σχεδιασμένη για ανθεκτικότητα και αποτελεσματικότητα.

Ο σχεδιασμός του all-in-one εξαλείφει την ανάγκη για ξεχωριστή συσκευη, προσφέροντας μια οικονομικά αποδοτική λύση για επαγγελματίες τεχνικούς και λάτρεις του αυτοκινήτου.

ΕΥΕΛΙΞΙΑ ΣΤΑ ΔΑΧΤΥΛΑ ΣΑΣ:

Ρυθμίστε την ακριβή διάρκεια και την πίεση για ενδελεχή ανίχνευση διαρροών με τον προηγμένο μας ανιχνευτή διαρροής καπνού, διασφαλίζοντας ότι κάθε διαρροή ανιχνεύεται με ακρίβεια.

Οι ρυθμίσεις του μηχανήματος παρέχουν ακριβή διάγνωση, μειώνοντας τα ψευδώς θετικά ή αρνητικά αποτελέσματα. Η πολύγλωσση διεπαφή επιτρέπει στους τεχνικούς σε όλο τον κόσμο να αλλάζουν

εύκολα γλώσσες για αποτελεσματική χρήση σε οποιοδήποτε εργαστήριο, ενισχύοντας τη συνολική ευελιξία και ακρίβεια των διαγνωστικών.

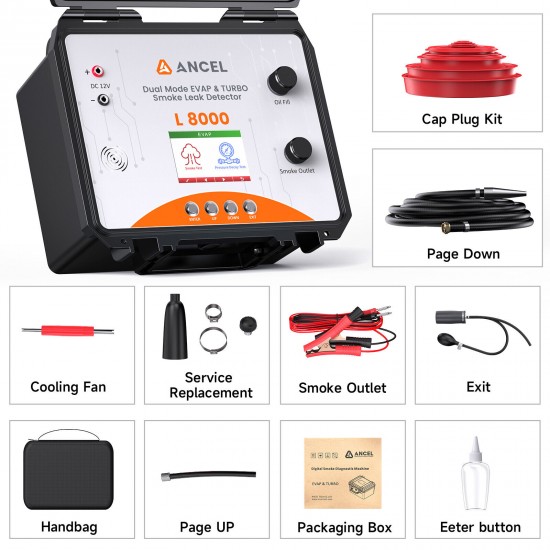

ΠΕΡΙΛΑΜΒΑΝΕΙ ΟΛΑ ΤΑ ΑΞΕΣΟΥΑΡ:

Συνοδεύεται από ένα πλήρες σετ προσαρμογών κώνου από καουτσούκ και συνδέσμους διαφόρων μεγεθών, εξασφαλίζοντας τέλεια εφαρμογή και σφιχτή σφράγιση για διαφορετικά συστήματα οχημάτων.

Η ποικιλία των βυσμάτων σας επιτρέπει να σφραγίζετε τις ανοιχτές θύρες, εστιάζοντας τον καπνό για ακριβή ανίχνευση διαρροών.

Όλα τα εξαρτήματα είναι οργανωμένα σε μια στιβαρή θήκη αποθήκευσης για εύκολη μεταφορά και πρόσβαση.

ΔΙΑΓΝΩΣΗ

Σημείωση: Ανατρέξτε στη σύσταση κατασκευαστών οχημάτων για τη μέγιστη πίεση κάθε συστήματος που θα δοκιμαστεί.

Εύρεση διαρροών Λειτουργία "High Pressure (Turbo)" ή "Low Pressure (EVAP)":

1. Μόλις το σύστημα συμπιεστεί με καπνό, χρησιμοποιήστε τον φακό από το κιτ για να αναζητήσετε διαρροές.

   Εάν υπάρχει διαρροή, ο καπνός θα ανάψει όταν το φως περάσει μέσα από τον καπνό.

Διαρροές EVAP Λειτουργία «Χαμηλή πίεση (EVAP)»:

1. Βεβαιωθείτε ότι υπάρχει διαρροή χρησιμοποιώντας τη δοκιμή αποσύνθεσης διαρροής με την εσωτερική αντλία ή τον αέρα/αδρανές αέριο.

2. Εάν το όχημα διαθέτει θύρα σέρβις EVAP (Πράσινο Καπάκι), αφαιρέστε τη βαλβίδα schrader με το εργαλείο αφαίρεσης/τοποθέτησης που παρέχεται με το κιτ. (ΣΗΜΕΙΩΣΗ: Η βαλβίδα schrader έχει σπειρώματα αριστερά. Γυρίστε τη βαλβίδα δεξιόστροφα για να την αφαιρέσετε) Συνδέστε τον προσαρμογέα θύρας σέρβις που παρέχεται με το κιτ στη θύρα σέρβις EVAP. Συνδέστε τον εύκαμπτο σωλήνα του προσαρμογέα της θύρας σέρβις EVAP στον κώνο του σωλήνα καπνού. Εάν το όχημα δεν διαθέτει θύρα σέρβις EVAP, τότε ένας από τους εύκαμπτους σωλήνας κενού EVAP θα πρέπει να αποσυνδεθεί. Ένας εύκαμπτος σωλήνας θα πρέπει να καλυφθεί με τα βύσματα που παρέχονται με το κιτ. Συνδέστε τον άλλο εύκαμπτο σωλήνα στον κώνο του σωλήνα καπνού.

3. Χρησιμοποιήστε ένα εργαλείο σάρωσης για να κλείσετε την ηλεκτρομαγνητική βαλβίδα εξαερισμού του δοχείου EVAP.

4. Εκτελέστε τη διαδικασία δοκιμής καπνού χαμηλής πίεσης (EVAP).

5. Αφαιρέστε την τάπα καυσίμου. Όταν υπάρχει καπνός που βγαίνει από το ρεζερβουάρ καυσίμου, τοποθετήστε ξανά την τάπα καυσίμου.

6. Ενώ ο καπνός εξακολουθεί να διοχετεύεται στο όχημα, χρησιμοποιήστε τον φακό για να εντοπίσετε τη(τις) διαρροή(ες).

7. Επισκευάστε και δοκιμάστε ξανά μέχρι να μην εντοπιστούν άλλες διαρροές.

Κάτω από το ταμπλό διαρροές Λειτουργία "High Pressure (Turbo)":

1. Αποσυνδέστε τη γραμμή υποπίεσης για το εξάρτημα ή το κύκλωμα υποπίεσης που πρόκειται να δοκιμαστεί.

2. Εισαγάγετε τον κώνο του σωλήνα καπνού στη γραμμή κενού.

3. Εκτελέστε τη διαδικασία δοκιμής καπνού υψηλής πίεσης (turbo).

4. Χρησιμοποιήστε τον φακό για να εντοπίσετε τυχόν διαρροές.

5. Επισκευάστε και δοκιμάστε ξανά μέχρι να μην εντοπιστούν άλλες διαρροές.

ΣΗΜΕΙΩΣΗ: Το κεντρικό κλείδωμα μπορεί να ελεγχθεί με τον ίδιο τρόπο. Ενεργοποιήστε τις ηλεκτρομαγνητικές βαλβίδες ελέγχου ενώ υπάρχει καπνός

  αντλείται στο σύστημα.

Διαρροές καυσαερίων Λειτουργία «Υψηλής πίεσης (turbo)»:

1. Εισαγάγετε τον προσαρμογέα κώνου που παρέχεται με το κιτ στον ουραίο σωλήνα της εξάτμισης.

ΣΗΜΕΙΩΣΗ: Εάν το όχημα έχει διπλή εξάτμιση, χρησιμοποιήστε τα πώματα για να σφραγίσετε τον άλλο σωλήνα της ουράς.

2. Εκτελέστε τη διαδικασία δοκιμής καπνού υψηλής πίεσης (turbo).

ΣΗΜΕΙΩΣΗ: Κάποιος καπνός μπορεί να καταναλωθεί από έναν θερμό καταλυτη.

3. Χρησιμοποιήστε τον φακό για να εντοπίσετε τυχόν διαρροές.

ΣΗΜΕΙΩΣΗ: Οι διαρροές καυσαερίων είναι ευκολότερο να εντοπιστούν όταν το σύστημα εξάτμισης βρίσκεται σε θερμοκρασία περιβάλλοντος.

4. Επισκευάστε και δοκιμάστε ξανά μέχρι να μην εντοπιστούν άλλες διαρροές.

Γραμμές κενού και διαρροές εξαρτημάτων κενού Λειτουργία "High Pressure (Turbo)":

1. Αποσυνδέστε τη γραμμή υποπίεσης για το εξάρτημα ή το κύκλωμα υποπίεσης που πρόκειται να δοκιμαστεί.

2. Εισαγάγετε τον κώνο του σωλήνα καπνού στη γραμμή κενού.

3. Εκτελέστε τη διαδικασία δοκιμής καπνού υψηλής πίεσης (turbo).

4. Χρησιμοποιήστε τον φακό για να εντοπίσετε τυχόν διαρροές.

Σημείωση: Το κιβώτιο φίλτρου αέρα μπορεί να χρειαστεί να σφραγιστεί έτσι ώστε το κύκλωμα που ελέγχεται να μην ξαναρέει αέρα

  στο φίλτροκουτί.

Σημείωση: Ορισμένοι εύκαμπτοι σωλήνες αναρρόφησης μπορεί να χρειαστεί να καλυφθούν για να εντοπιστούν μικρές διαρροές ή για να απομονωθούν διαρροές.

Σημείωση: Ορισμένα εξαρτήματα κενού ενδέχεται να μην είναι 100 τοις εκατό σφραγισμένα από το σχεδιασμό.

5. Επισκευάστε και δοκιμάστε ξανά μέχρι να μην εντοπιστούν άλλες διαρροές.

Διαρροές εισαγωγής Λειτουργία «Υψηλής πίεσης (turbo)»:

1. Αποσυνδέστε τον αγωγό αέρα εισαγωγής από το κουτί του φίλτρου αέρα.

2. Εισαγάγετε την κύστη εισαγωγής ή τον προσαρμογέα κώνου που παρέχεται με το κιτ στον αγωγό εισαγωγής.

3. Συνδέστε την κύστη εισαγωγής ή τον προσαρμογέα κώνου στον κώνο του σωλήνα καπνού.

4. Εκτελέστε τη διαδικασία δοκιμής καπνού υψηλής πίεσης (turbo).

5. Χρησιμοποιήστε τον φακό για να εντοπίσετε τυχόν διαρροές.

ΣΗΜΕΙΩΣΗ: Ορισμένοι εύκαμπτοι σωλήνες αναρρόφησης μπορεί να χρειαστεί να καλύψουν το πώμα για να βρεθούν μικρές ή για να απομονωθούν διαρροές.

ΣΗΜΕΙΩΣΗ: Ορισμένες εισαγωγές ενδέχεται να μην είναι 100 τοις εκατό σφραγισμένες από το σχεδιασμό.

6. Επισκευάστε και δοκιμάστε ξανά μέχρι να μην εντοπιστούν άλλες διαρροές.

ΑΣΦΑΛΕΙΑ:

Αυτό το εγχειρίδιο χρήσης δεν πρέπει να χρησιμοποιείται στη θέση της κοινής λογικής. Χρησιμοποιήστε αυτόν τον εξοπλισμό με τρόπο που καθορίζεται από τον κατασκευαστή του οχήματος. Κατανοήστε όλες τις διαδικασίες δοκιμής πριν επιχειρήσετε να χρησιμοποιήσετε αυτόν τον εξοπλισμό. Ακολουθήστε όλες τις προφυλάξεις ασφαλείας.

• Όλες οι διαγνωστικές εργασίες πρέπει να εκτελούνται με τον κινητήρα σβηστό.

• Μην αφήνετε το όχημα χωρίς επίβλεψη όταν ο εξοπλισμός είναι συνδεδεμένος ή λειτουργεί.

• Αυτός ο εξοπλισμός πρέπει να συνδέεται μόνο με μια πλήρως φορτισμένη μπαταρία οχήματος 12 VDC.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην χρησιμοποιείτε άλλο τύπο πηγής ρεύματος για τη λειτουργία αυτού του εξοπλισμού.

• Μη χρησιμοποιείτε αυτόν τον εξοπλισμό κοντά σε πηγή σπινθήρα ή ανάφλεξης.

• Χρησιμοποιείτε πάντα αυτόν τον εξοπλισμό σε καλά αεριζόμενο χώρο.

• Να φοράτε πάντα προστατευτικά για τα μάτια και γάντια όταν χρησιμοποιείτε αυτόν τον εξοπλισμό.

• Μην βάζετε αέρα καταστήματος στον εύκαμπτο σωλήνα καπνού ή στη σύνδεση του σωλήνα καπνού. Θα προκληθεί ζημιά.

ΠΡΟΔΙΑΓΡΑΦΕΣ:

➢ Τάση: 12V DC

➢ Πίεση εξόδου:

                                EVAP: 0,44-0,5 psi (30 - 35 mBar)

                                Εσωτερική αντλία HP Max 20 psi (138 kPa)

➢ Κατανάλωση ρεύματος: Μέγιστη 6,5 Amps

➢ Έξοδος καπνού: 6-8L / λεπτό

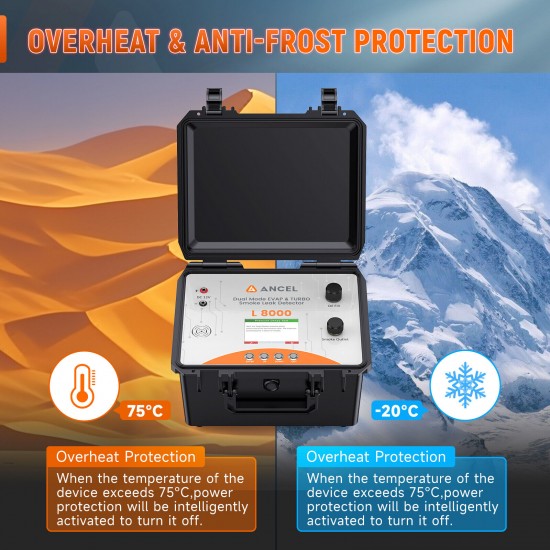

➢ Θερμοκρασία λειτουργίας: 0°F έως 140°F (-17°C έως 60°C)

➢ Εύκαμπτος σωλήνας εξόδου ατμού: 8,2 πόδια

➢ Καλώδιο τροφοδοσίας: 2.5 μέτρα

➢ Παροχή πίεσης: Ενσωματωμένη αντλία αέρα

➢ Ο χρόνος δοκιμής καπνού μπορεί να ρυθμιστεί από το χρήστη.

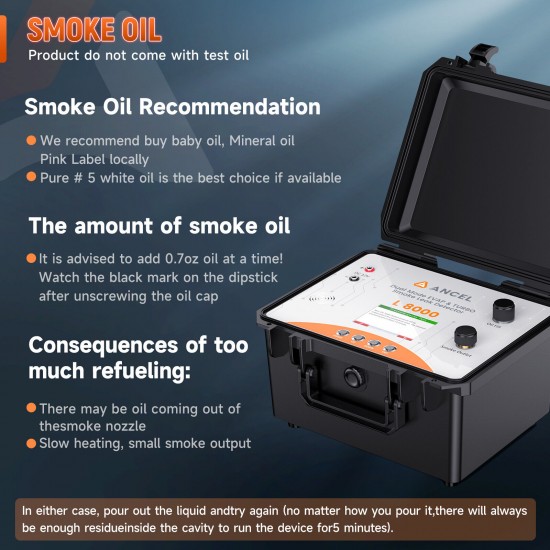

➢ Προτεινόμενο Λάδι: Προτεραιότητα: Νο. 26 Mineral Oil. Δεύτερο: Baby Oil.

   Συνιστάται να προσθέτετε 0,7 oz λάδι κάθε φορά! Προσέξτε το μαύρο σημάδι στη ράβδο στάθμης μετά το ξεβίδωμα της τάπας λαδιού.
